- 產品介紹

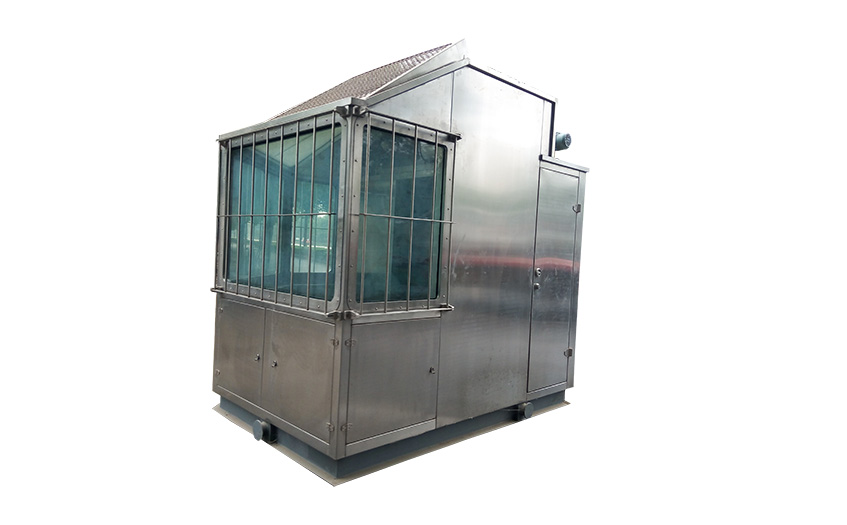

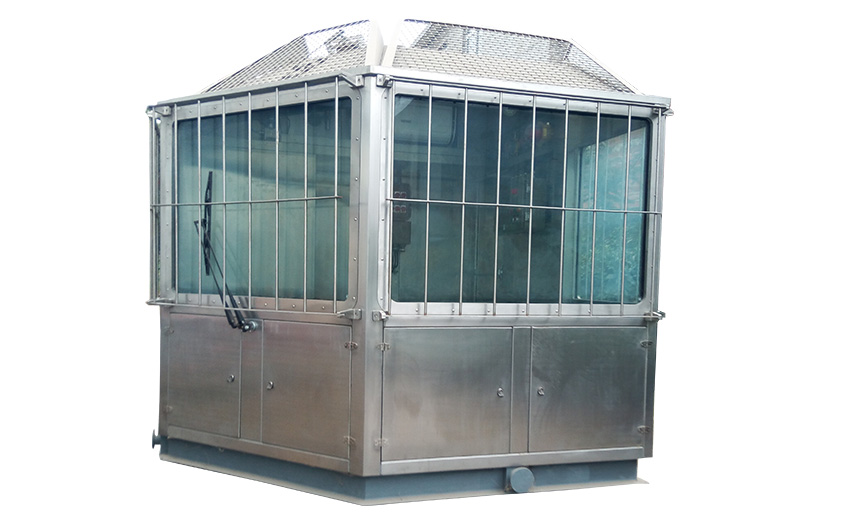

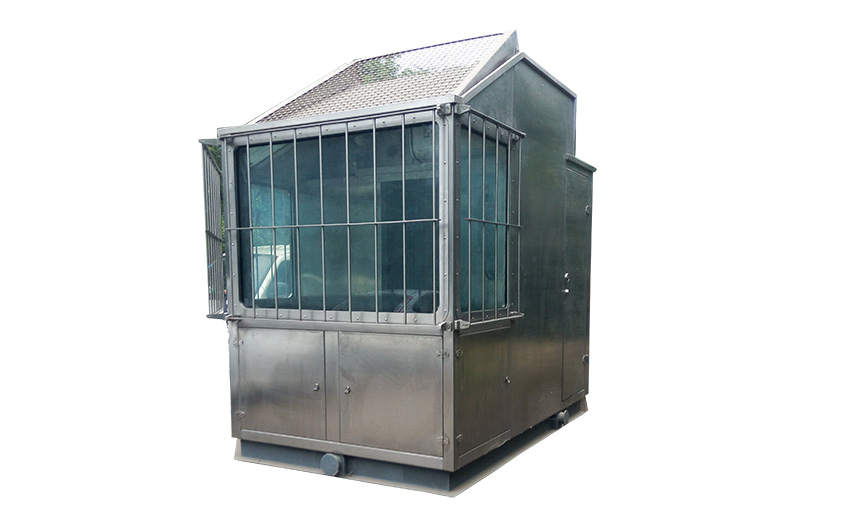

正壓型防爆司鉆房融電、氣、液、計算機及通訊、人機工程等技術于一體，以舒適的工作環境、簡潔的操作界面、人性化的操作方式將司鉆工作從緊張、繁重、簡單的體力勞動中解放出來，使司鉆專注于鉆井工藝，從而有效地保證了安全、提高了生產率。
正壓型防爆司鉆房由控制系統、鉆井參數顯示系統、監視系統、火警系統、通訊系統組成。
司鉆控制房產品介紹：
適用于爆炸性氣體環境1區、2區；
適用于ⅡA、ⅡB、ⅡC級爆炸性氣體環境；
適用于溫度組別為T1~T4/T6的環境；
適用于石油采煉、儲存、化工、醫藥、及設施等爆炸性危險環境；
隨著石油勘探開發的迅速發展，對鉆井、修井的技術等級要求不斷提高，而且還要適應更為惡劣的工作環境。為了達到鉆修井一起控制臺的自動化水平、改善司鉆操作的技術準確度，勞動強度和工作條件。
近年來，我公司致力于井場數字化研制、開發生產了集氣控、液控、電控、鉆井儀表一體化司鉆控制房，適用于各種類型鉆機的裝配。具有防爆、防沙、防護、防震、防潮、防腐、隔音、隔熱、隔低溫等各項優質性能。
司鉆控制房配置有鉆井多參數儀顯示系統、機械重量指示系統、氣體檢測系統、井場監視系統、對講系統等。技術安全可靠、操作先進方便、工作環境舒適，是司鉆理想的操作室。
近年來，我公司開發海洋司鉆控制房在渤海灣鉆井平臺、秦皇島鉆井平臺及曹妃甸鉆井平臺廣泛使用。該司鉆房具有整體正壓、變頻風機低噪運行、純電控操作等優質性能。
目前，我公司生產的一體化配套司鉆房在國內各大油田及國外油田應用廣泛，深受業界青睞。
概述
本司鉆房的設計、制造和安裝成套符合相關法律規范及標準，符合石油企業相關標準，符合ZJ70D鉆機項目的相關要求，能滿足ZJ70D鉆機項目司鉆房的使用要求，采用了可靠的防爆、防護、防腐、隔熱、隔音、減震措施，保證使用壽命不少于10年。
一、執行標準
1. 符合（ISO 9001）和石油企業相關標準，并滿足HSE要求。
2. 電器設備符合以下標準：
（1）GB3797-89≤電器傳動控制設備第二部分裝有電子器件的電控設備≥；
（2）GB4720-84≤電器傳動控制設備**部分低壓電器電控設備≥；
（3）IEC44-81≤爆炸氣體環境電器設備通用要求≥；
（4）API RP500≤石油設施電氣設備的區域分類推薦作法≥。
二、主要技術參數
1.外形尺寸：3300X2200X2500（長X寬X高）五邊形
2.房體自重：4000千克
3.防火等級：本司鉆房所有材料為阻燃型，房體防火等級為A60。
4.抗震等級：本司鉆房放置在鉆井平臺上，整體相對于平臺面的相對震動為2-5HZ。
5.防護等級：室內所有電器插接件均具有**機構認證書，防護等級為IP56。
6.保溫性能：本司鉆房整體滿足工作環境 -30℃～55℃、相對濕度93％的工作環境。
7.保溫材料：本司鉆房采用50毫米厚度保溫巖棉，具有隔熱、防腐、防寒的效果。
8.噪音等級：本司鉆房在關閉狀態下噪音小于75分貝。
9.亮度等級：本司鉆房室內亮度為200LUx。
三、控制
1.使用司鉆房時，應先檢查鉆機的供電、供氣情況及電控房、發電房的工作情況，以及鉆機的絞車、轉盤、固控區各工作機械的情況。
2.使用司鉆房時，打開電源、氣源后，應對司鉆房內的設備、儀表、操作件等作一些必要的檢查。在上述部件均能正常使用的情況下，才能使用司鉆房。
3.司鉆房的操作件分布在前面的三個司鉆臺及電控箱上。具體安裝內容和布置請參見附圖。
4.左司鉆臺上主要操控：
左司鉆臺上主要操控氣動部分，上面是氣動壓力的顯示，下面是各氣動閥的操作；有總氣源，轉盤慣剎，風動旋扣器，中間軸高低速，防碰解除，防碰釋放以及雨刮器的控制。
注意：在左司鉆臺上，也有一個獨立的渦流剎車手柄，可以和主令開關分別使用，兩者是或的關系。
在主令開關外側，有一個直流緊停按鈕，可以在緊急時，關掉直流電源。
5.前司鉆臺上主要操控
前司鉆臺上有鉆井參數顯示儀，指重表，滾筒軸高低速以及伊頓剎車的控制；右邊還有盤剎的操縱手柄和盤剎的緊停按鈕。在正式使用前，應對盤剎手柄和盤剎緊停按鈕進行測試。在兩者均能可靠工作后，才能啟用司鉆房。
6.右司鉆臺上主要操控
右司鉆臺上主要是電氣部分的控制，包括泥漿泵，絞車，轉盤，自動送鉆以及左右貓頭的控制；還有西門子觸摸屏和指示燈；上面是工業電視的控制箱；具體操作方法和注意事項請閱讀電控部分手冊。
7.氣控原理
本鉆機的滾筒軸高低速離合器、中間軸高低速離合器、應急電機離合器、電機剎車及轉盤慣剎、旋扣器均使用氣控閥進行控制。
在滾筒軸高低速電磁閥前，還串連一個常開型氣控閥。當過卷閥來氣時，可使氣控閥翻轉，使?jié)L筒軸離合器脫開。過卷閥來氣時，也使盤剎急停閥通氣，使液壓盤剎實現緊急制動。
在使用鉆機時，應經常對過卷閥進行試驗，應保證過卷后能使絞車緊急制動。
8.過卷閥的處理
過卷閥動作后，滾筒軸離合器脫開，液壓盤剎實現緊急制動。這時，在用盤剎手柄剎住絞車的情況下，按下防碰解除按鈕（在左司鉆臺上），再緩緩松開盤剎手柄，使大鉤下降，直到鋼絲繩與過卷閥的直桿分開。再按下盤剎緊停。這時，去絞車處使過卷閥復位。再按一下余氣釋放按鈕（在左司鉆臺上），放掉過卷閥后氣管中的余氣，使氣控閥恢復正常。絞車又能正常工作。
四、結構
1.司鉆房外墻為2.5毫米不銹鋼板,內墻板為2毫米不銹鋼板，室內面板為2.5毫米不銹鋼板.
2.司鉆房外部供電為220V/50HZ，房內所配電器設備應與其相符，電器及插接件均滿足防爆要求。
3.司鉆房結構美觀大方、結構緊湊、布局合理。
4.銘牌為中英文對照，且整體腐蝕，字樣美觀大方。
5.司鉆房氣路管線安全可靠。
6.司鉆房設有合理的減震設施，可保證在使用過程中盡量不發生震動。
7.房體為不銹鋼材質，底座為普通鋼材，操作臺為不銹鋼結構，防爆電控箱，采用夾膠玻璃，頂層帶有可翻轉的防護不銹鋼絲網，注意必須防水，前部和四周玻璃處均設安全防護欄。所有玻璃均安裝百葉窗（頂部除外）。
五、司鉆房配置
司鉆控制房主體、工業監視系統、音頻系統、氣路管線、防爆空調、防爆電暖器、防爆燈、司鉆控制房內所有防爆接線盒及開關、司鉆座椅、盤剎控制系統操作臺、干粉滅火器、氣喇叭等。
1.司鉆電控系統按照用戶要求安裝到位。
2、盤式剎車按照用戶原理圖以及接線要求安裝連接到位。
3.司鉆控制臺的氣路及液路控制統一布置，布置充分考慮了司鉆的操作習慣和現場維修，滿足人機工程要求。
4.四畫面工業電視監控系統安裝到位，操作簡單，可視效果好。
5.房內安裝直徑350毫米的指重表、記錄儀，安裝連接可靠，系統測試無錯接、漏油。
6.司鉆房內頂部和前部均設置雨刮器，配置喊話系統一套（麥克風、功放、高音喇叭）；2X40W防爆熒光燈一盞；防爆應急燈一盞；2公斤二氧化碳滅火器2套；防火杠桿鎖2套，按要求固定連接，檢測后運行正常。
7.1.5P分體式防爆空調固定、安裝檢測后運行正常。
8.電路鋪設采用暗線，用阻燃橡膠電纜穿阻燃管，采用三相五線制。（照明和電器分設）煙霧報警器、消防應急燈和漏電保護裝置、接地樁等均按**標準制作或采購，符合相關**標準。
六、顏色
非不銹鋼表面處理采用噴砂-底漆-中間漆-面漆（關西），油漆采用高性能耐腐蝕、耐熱、耐潮濕、耐寒，房子內外均為不銹鋼本色，底座內外為銀灰色.
