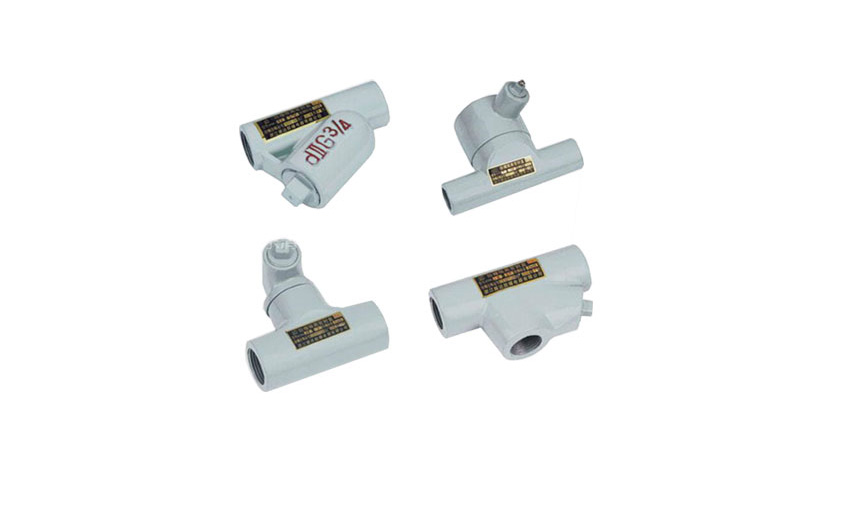

BAG系列防爆隔離密封盒（IIB、IIC）級

防爆隔離密封盒適用范圍：
1、    爆炸性氣體混合物危險場所：1區、2區。
2、    防爆性氣體混合物：IIA、II B、IIC
3、    溫度組別：T1-T6。
4、    戶內、戶外
5、    防護等級：IP54、*IP65



防爆隔離密封盒結構特點：
1、    鋁合金外売，表面噴塑;
2、    連接縲紋大于6扣



防爆隔離密封盒主要技術參數：


公稱直徑	BAG-ZIQ BAG-ZIID			BAG-HD			BAG-P口			電纜外徑
	A	B	D	A	B	D	A	B	D
G15	100	73	42	100	83	48	115	85	70	♦8 - ♦10
G20	115	75	42	105	88	48	115	90	70	♦10- ♦15
G25	125	85	44	110	98	48	135	105	80	♦11- ♦18
G32	145	85	54	125	113	67	135	115	80	♦15- ♦22
G40	150	93	62	130	120	67	150	120	95	♦20- ♦26
G50	170	110	75	180	132	67	170	130	95	♦25- ♦30
G70	200	120	90	200	156	84	200	140	95	♦29- ♦38
G80	215	132	103	215	170	84	215	153	95	♦33- ♦50
