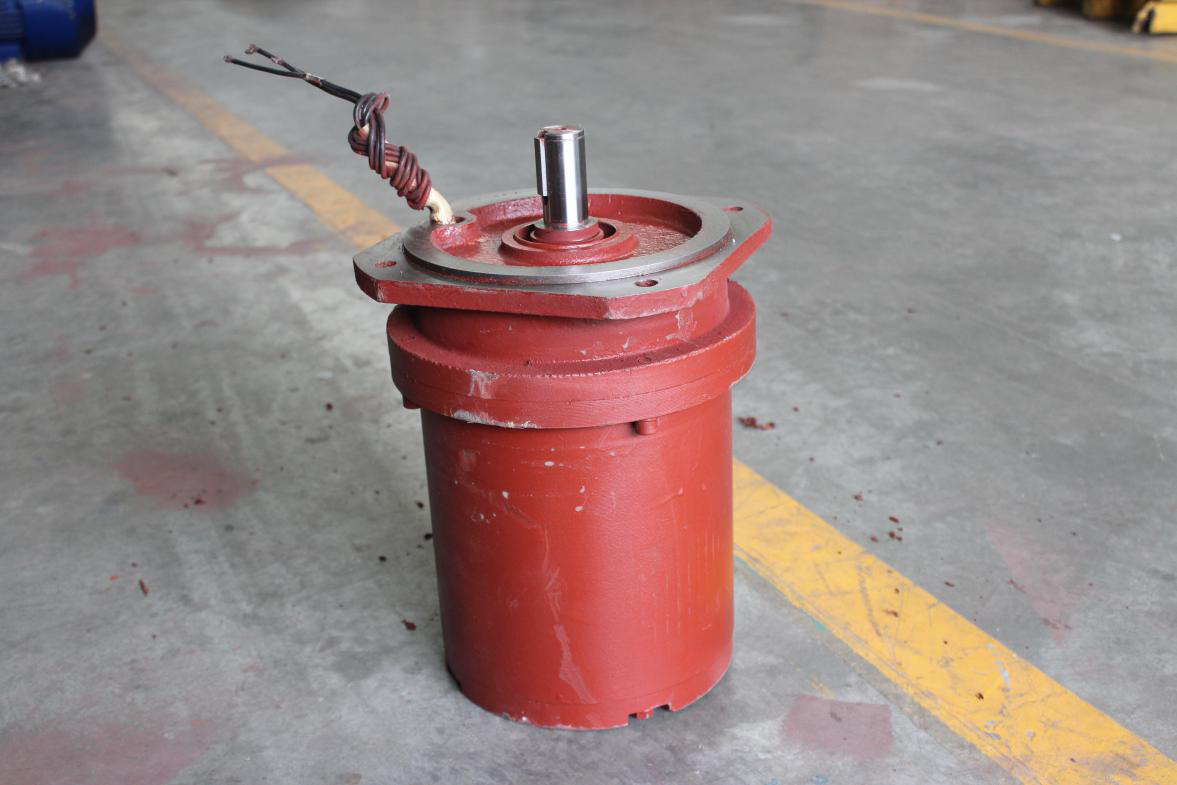

YBDF2、YDF2系列閥門電動裝置用三相異步電動機


1、概述

YBDF2、YDF2及其派生系列閥門電動裝置用三相異步電動機是為閥門電動裝置配套的專用電動機。

YBDF2電動機與閥門電動裝置組裝后的防爆性能及其派生系列的防爆性能符合GB3836.1-2010《爆炸性環境用第1部分：設備通用要求》和GB3836.2-2010《爆炸性環境用第2部分：由隔爆外殼“d”保護的設備》的規定，也符合IEC79-1的規定，制成隔爆型，防爆標志為ExdIIBT4Gb，適用于工廠II類A、B級，溫度組別為T1~T4組的可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所（根據訂貨要求，防爆標志也可制成ExdIMb，適用于含有甲烷或煤塵爆炸性混合物的煤礦井下場所）。



YDF2及其派生系列電動機適用于非爆炸危險性場所。

隔爆型電動機防爆標志代表的意義：

派生系列電動機型號在基本系列型號字母前或后增加小寫字母或數字表示派生順序號。

2、使用條件

2.1環境空氣溫度為—20~+40℃；

2.2海拔不超過1000m；

2.3額定電壓為380V；

2.4額定頻率50Hz;

2.5同步轉速1500r/rain；

2.6電動機定額是以短時工作制（S2）為基準的短時定額，其時限為10min，滿壓直接起動；

2.7電動機采用F級絕緣，當環境空氣溫度和海拔符合第2.1、2.2條規定時，定子繞組的溫升限值（電阻法）不超過90K。

3、結構簡介

3.1電動機與閥門電動裝置組裝后外殼防護等級為IP55，也可制造成其它防護等級；

3.2電動機外殼材質：非防爆型采用不低于HT150、隔爆型II類采用不低于HT200、隔爆型I類采用不低于HT250的灰鑄鐵制造。機座表面無散熱片，光滑可減少雨水、灰塵和腐蝕性介質在電動機表面積聚，有利于電動機的防腐、散熱和清掃；

3.3電動機結構及安裝型式為IMB5，臥式安裝機座不帶底腳，端蓋帶凸緣。也可派生其它結構及安裝型式；

3.4電動機有一個圓柱形軸伸，籍正齒輪傳動，也可派生雙軸伸結構；

3.5電動機定子繞組采用高強度聚酯漆包圓銅錢，轉子為鑄鋁鼠籠轉子，冷卻方法為IC0041；

3.6電動機定子繞組引出線經凸緣端面引出，也可派生其它部位引出或帶接線盒；

3.7電動機在軸貫通處設有骨架式油封，可防止減速箱中的潤滑油滲入電動機內部。
